引 言
本規程是對JJG 695—2003的修訂。本規程的修訂參考了GB 12358—2006《作業場所環境氣體檢測報警儀通用技術要求》、GB/T 13971—2013 《紫外線氣體分析器技術條件》、GB/T 25923—2010 《在線氣體分析器技術條件》等技術法規。與JJG 695—2003相比，除編輯性修改外主要技術變化如下：

——修改了適用范圍(見1)。

——修改了計量性能要求，分別列出分析儀和檢測報警儀的計量性能要求(見3)?！?jiǎng)h除報警設置誤差檢定項目，對具有報警功能的儀器增加了報警功能檢定項目(見4.4)。

——將原規程中外觀一項，修改為外觀與結構、標志和標識、通電檢查等三項(見4.1、4.2、4.3)。

——?jiǎng)h除絕緣強度檢定項目，同時刪除絕緣強度測試儀及絕緣強度檢定方法。

——?dú)怏w標準物質的相對擴展不確定度及包含因子，由原來的相對擴展不確定度不大于2%，k=3修改為相對擴展不確定度不大于2%，k=2。當采用氣體稀釋裝置時，稀釋后標準氣體的相對擴展不確定度應滿足上述要求(見5.1.2.1)。

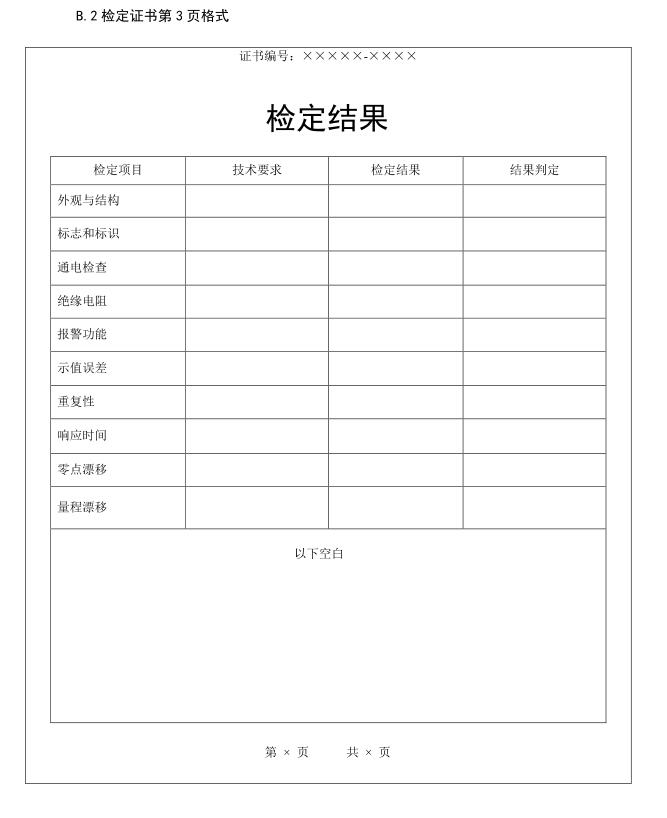

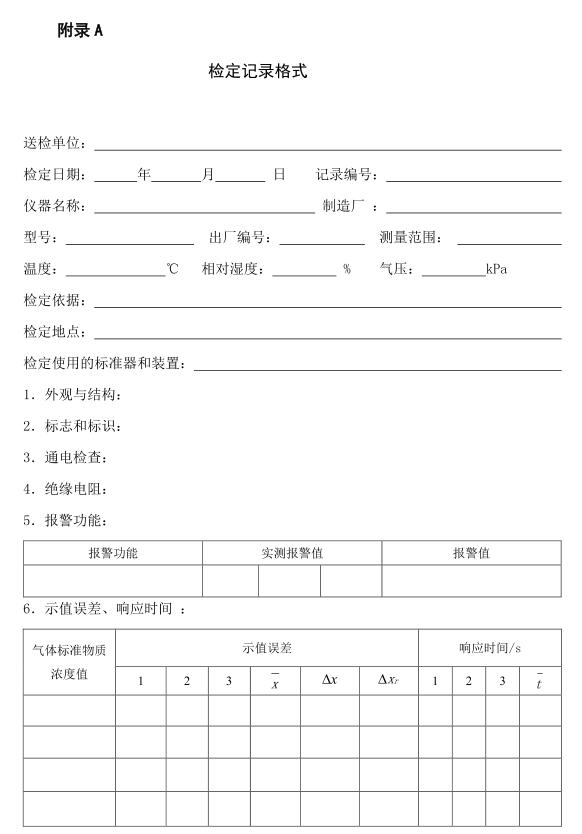

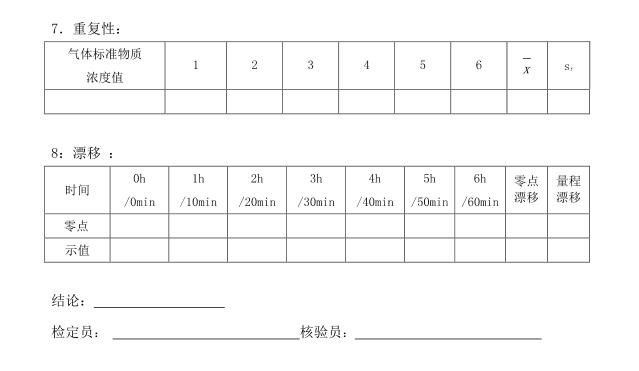

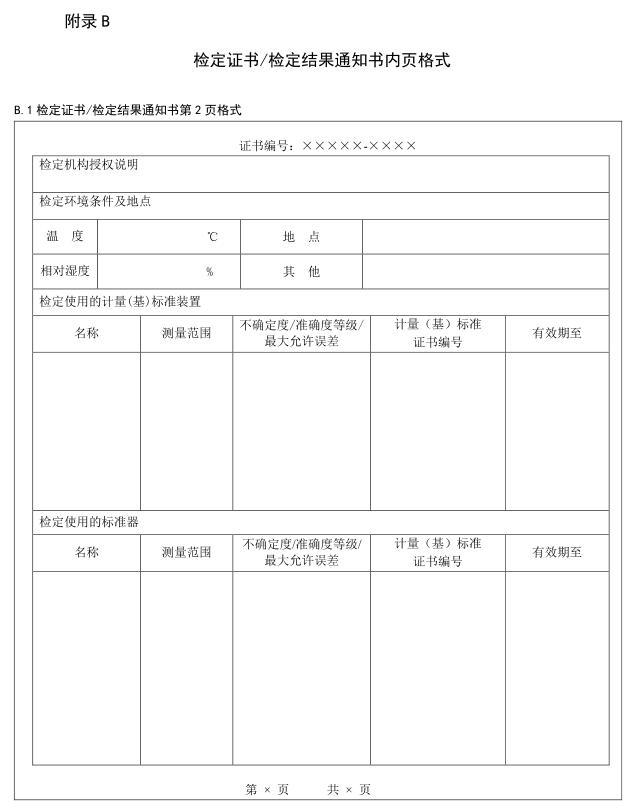

——改變了檢定記錄格式、檢定證書和檢定結果通知書內頁格式(見附錄A、B)。

本規程的歷次版本發布情況為：

——JJG 695-2003;

——JJG 695-1990。

1范圍

本規程適用于硫化氫氣體檢測儀的首次檢定、后續檢定和使用中檢查。硫化氫氣體檢測儀包括硫化氫氣體檢測報警儀、硫化氫氣體分析儀。

2概述

硫化氫氣體檢測儀(以下簡稱儀器)主要用于檢測作業場所環境和生產流程中硫化氫氣體的濃度。具有報警功能的儀器，當顯示值大于報警設定值時，應有聲、光或振動報警。儀器主要由氣路單元、檢測單元、信號處理單元、報警單元和顯示單元等組成。檢測原理主要為電化學法、光譜法等。按采樣方式分為擴散式、正壓輸送式和泵吸式。按使用方式分為便攜式和固定式。按工作方式分為非連續性測量和連續性測量。

3 計量性能要求

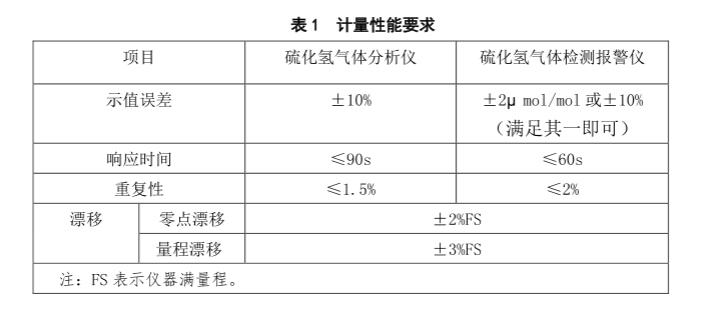

計量性能要求見表1。

4 通用技術要求

4.1 外觀與結構

4.1.1儀器不應有影響其正常工作的外觀損傷。新制造的儀器表面應光潔平整，漆色鍍層均勻，無剝落銹蝕現象。

4.1.2各調節部件應能正常操作，各緊固件應無松動。

4.2標志和標識

儀器名稱、型號、編號、制造單位名稱、制造日期、測量范圍、最大允許誤差等應齊全、清楚。

4.3通電檢查

儀器通電后，應能正常工作，顯示部分應清晰完整。使用電池供電的儀器應有電量顯示或欠壓提示功能。

4.4 報警功能

具有報警功能的儀器，應具有報警設定值。當顯示值大于報警設定值時，應有聲、光或振動報警。

4.5絕緣電阻

對使用交流電的儀器，絕緣電阻不小于40MΩ。

5計量器具控制

儀器的計量器具控制包括首次檢定、后續檢定和使用中檢驗。

5.1 檢定條件

5.1.1 檢定環境條件

5.1.1.1環境溫度：(5～40)℃；檢定過程中波動不超過±2℃。

5.1.1.2 相對濕度：≤85%。

5.1.1.3應保持通風并采取安全措施，無影響儀器正常工作的電磁場及干擾氣體。

5.1.2 檢定用設備

5.1.2.1 氣體標準物質

氮中硫化氫氣體有證標準物質，其相對擴展不確定度應不大于2%(k=2)。當采用氣體稀釋裝置時，稀釋后標準氣體的相對擴展不確定度應滿足上述要求。

5.1.2.2 零點氣體

采用純度不小于99.999%的高純氮?dú)饣蚝铣煽諝?由99.999%的氮?dú)夂?9.999%的氧氣配制)。

5.1.2.3流量計

準確度級別不低于4級。

5.1.2.4秒表

分度值不大于0.1s。

5.1.2.5 氣體減壓閥和氣路

對被測氣體應無吸附及化學反應。

5.1.2.6絕緣電阻表

輸出電壓500V，準確度級別不低于10級。

5.2 檢定項目

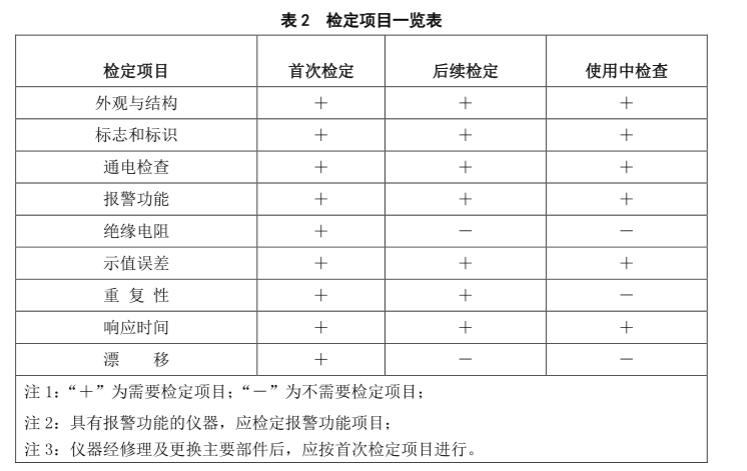

檢定項目見表2。

5.3檢定方法

5.3.1外觀與結構、標志和標識及通電檢查

用手動、目測法4.1、4.2、4.3要求進行檢查。

5.3.2報警功能

通入約1.5倍報警設定值濃度的氣體標準物質，觀察儀器聲、光或振動報警功能是否正常，并記錄儀器的報警濃度值。重復操作3次，3次的算術平均值為儀器的報警值。

5.3.3儀器的調整

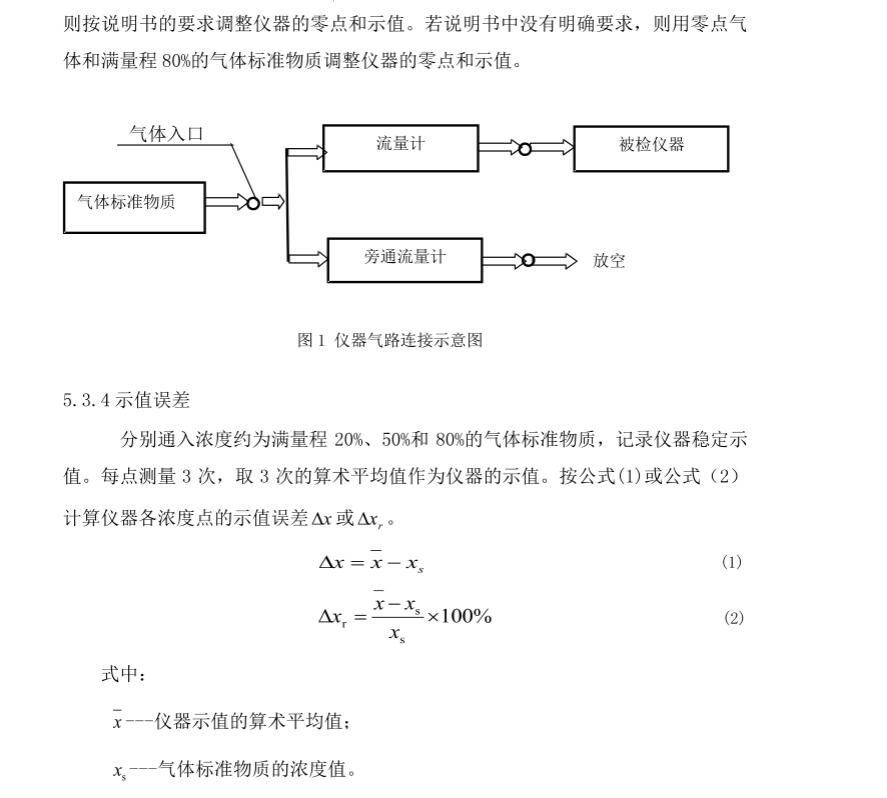

按照儀器使用說明書的要求對儀器進行預熱，預熱穩定后，按圖1所示連接氣路。檢定泵吸式儀器時，必須保證旁通流量計有氣體放出。檢定擴散式或正壓輸送式儀器時，應按照儀器使用說明書的

要求調節流量。若使用說明書中有明確要求，

5.3.8絕緣電阻

儀器不連接供電電源，但接通儀器電源開關。將絕緣電阻表的一個接線端接到儀器電源插頭的相(或中)線上，另一個接線端接到儀器的接地端(或機殼)上，施加500V直流電壓，持續5s，用絕緣電阻表測量?jī)x器的絕緣電阻。

5.4 檢定結果的處理

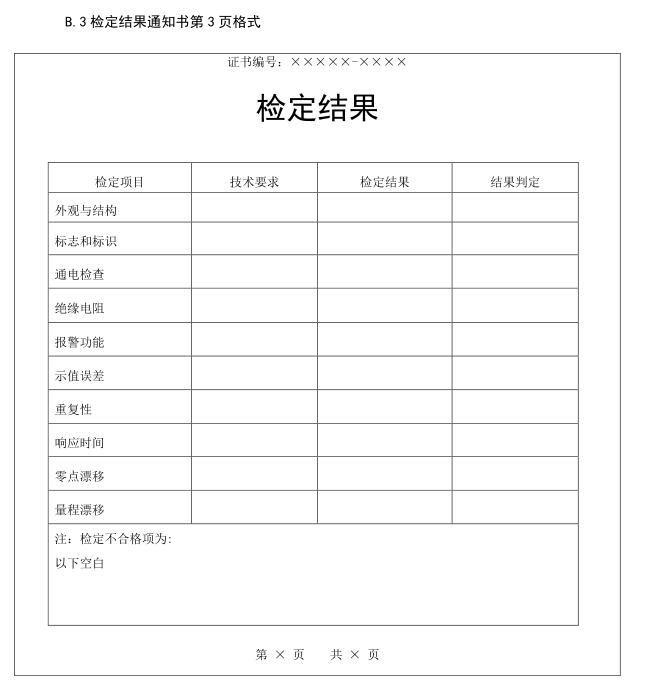

按本規程的要求檢定合格的儀器，發給檢定證書；不合格的儀器，發給檢定結果通知書，并注明不合格項目。

5.5 檢定周期

儀器的檢定周期一般不超過1年。如果對儀器的測量結果有懷疑或儀器更換了主要部件及修理后應及時送檢。

文章來源：中華人民共和國國家計量檢定規程??JJG695-2019? 侵權請聯系刪除
